Модули иначе еще называют «вставками». Наиболее распространенным, популярным и удобным среди различных форматов модулей является формат Keystone Jack. Вставки могут быть как основным элементом в конструкции розетки, так и составляющим звеном модульных патч-панелей.
Модуль с одной стороны имеет гнездо с контактами, в которое вставляется оконцованный разъемом кабель, патч-корд, с другой стороны – коннектор типа IDC (insulation displacement contact – монтаж с прорезанием изоляции) или винтовое соединение, куда подводится магистральный кабель. Для монтажа магистрального кабеля в коннектор типа IDC необходим специальный инструмент. С помощью этого инструмента каждый проводник кабеля проталкивается между сужающимися ножами коннектора типа IDC. Ножи разрезают полиэтиленовую оболочку проводника и соприкасаются непосредственно с медной жилкой – происходит контакт. Надо учесть, что сами коннекторы типа IDC также бывают разного типа: 110, Krone, универсальные Dual IDC. Для разных типов IDC используют разные типы инструментов.
Модуль Keystone Taiwan, RJ45, UTP, кат.5E, тип контакта Krone45*-110.
(
На месте ввода кабеля имеется "якорек" для дополнительного крепления кабеля стяжкой)

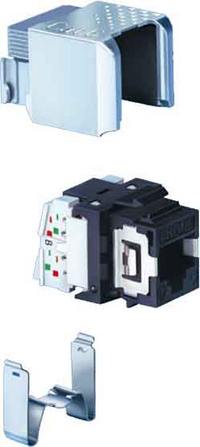

Модуль Keystone Taiwan, RJ45, STP, кат.6, тип контакта Krone45*-110.
Модуль Keystone, RJ45, STP, кат.6, тип контакта Krone45*-110.
Модуль Keystone Taiwan, RJ45, STP, кат.5E-6, самообжимной.
(Подключение можно произвести без инструментов, но для удобства в каждой упаковке из 50 модулей имеется специальный инструмент)
Модуль Keystone Taiwan, RJ12(6P6C), UTP, кат.3(телефонный), тип контакта Krone45*-110.
Модули используется для комплектации телекоммуникационных розеток, устанавливаемых в короб, на стену, в стену.
Cоответствует требованиям категории 3, 5E и 6.
В комплект входят: Модуль - 1 шт. Стяжка для кабеля - 1 шт. Памятка по раскладке кабеля - 1 шт.
Модули имеют стандартный типоразмер Keystone и могут использоваться в розетках любых других производителей. На лицевой стороне модуля смонтировано стандартное восьмиконтактное гнездо типа RJ-45( в случае телефонного модуля шестиконтактное гнездо RJ-12) , с обратной стороны установлен блок на восемь контактов типа Krone45*-110 (то есть могут подключаться как инструментом Krone так и инструментом тип 110).
Для подключения абонентских кабелей используется способ врезного контакта сквозь изоляцию - IDC.
Для удобства монтажа, пазы IDC блоков, в которые забивается кабель, диаметром жилы: 0,4–0,65 мм (AWG 22–26), имеют цветовую маркировку, соответствующую схемам T568A и T568B.
|
